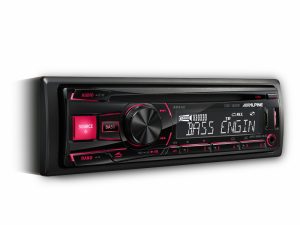

Alpine CDE-180R

Данная инструкция на русском языке предназначена для автомагнитолы Alpine CDE-180R, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автомагнитолы представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (2.9 Мб, pdf)
Страницы: Стр: Следующая →
37-RU
Провод удаленного включения (Синий/Белый)
Подключите этот вывод к выводу удаленного включения
усилителя или процессора сигналов.
Переключаемый вывод питания (зажигание) (Красный)
Подключите этот вывод к открытой клемме блока плавких
предохранителей автомобиля или к другому свободному
источнику питания, обеспечивающему зажигание с напряжением
12 В (+) только при включенном зажигании или в
дополнительном положении.
Вывод заземления (Черный)
Тщательно заземлите этот вывод на массу. Убедитесь в том, что
соединение выполнено на оголенной металлической
поверхности и надежно зафиксировано с помощью
предоставленного винта для листового металла.
Вывод питания антенны (Синий)
Подключите этот вывод к клемме +B питания антенны (если
применимо).
Примечание
• Этот вывод следует использовать только для управления
питанием антенны. Не используйте этот вывод для
включения усилителя или процессора сигналов и т.д.
Провод регулятора подсветки (Оранжевый)
Этот вывод можно подключать к выводу освещения приборной
панели автомобиля. Будет включен регулятор яркости подсветки
устройства.
Вывод аккумулятора (Желтый)
Подключите этот вывод к положительному (+) полюсу батареи
автомобиля.
ISO Разъем источника питания
Разъем (выход на динамики) ISO
Выход на левый задний динамик (+) (Зеленый)
Выход на левый задний динамик (–) (Зеленый/Черный)
Выход на левый передний динамик (+) (Белый)
Выход на левый передний динамик (–) (Белый/Черный)
Выход на правый передний динамик (–) (Серый/Черный)
Выход на правый передний динамик (+) (Серый)
Выход на правый задний динамик (–) (Фиолетовый/
Черный)
Выход на правый задний динамик (+) (Фиолетовый)
Патрон плавкого предохранителя (10 А)
Разъем интерфейса дистанционного рулевого
управления (только для CDE-182R / серии CDE-181 /
серии CDE-180)
К блоку интерфейса дистанционного рулевого управления.
Этим устройством можно управлять с блока управления
автомобилем, если подсоединен блок интерфейса удаленного
рулевого управления Alpine (приобретается дополнительно).
Для получения дополнительной информации обращаетесь к
своему дилеру Alpine.
Антенный разъем
Передние выходные разъемы RCA (только CDE-182R)
КРАСНЫЙ — для правого, БЕЛЫЙ — для левого.
Задние выходные разъемы RCA (только CDE-182R)
КРАСНЫЙ — для правого, БЕЛЫЙ — для левого.
Передние выходные разъемы RCA (только серия
CDE-181 / серия CDE-180)
КРАСНЫЙ — для правого, БЕЛЫЙ — для левого.
Выходные разъемы RCA сабвуфера (только CDE-182R)
Задние выходные разъемы RCA / выходные разъемы
RCA сабвуфера (только серия CDE-181 / серия CDE-180)
КРАСНЫЙ — для правого, БЕЛЫЙ — для левого.
Разъем источника питания
RCA Удлинительный кабель (продается отдельно)
Передний входной разъем AUX
С помощью этого разъема можно воспроизводить через
устройство звук с внешнего устройства (например, переносного
проигрывателя), используя доступный в продаже конвертерный
кабель.
Разъем USB
Подключите его к USB-накопителю или iPod/iPhone (продается
отдельно).
